Не так давно внешний вид башен бронетехники на платформа "Армата" был рассекречен, и мы наконец смогли увидеть её полностью. Тут же поднялась широкая волна критики, как обоснованной, так и не очень, а так же волна восхищения, в связи с чем возникло желание немного разобрать внешний вид ОБТ Т–14, и сделать некоторые выводы по поводу защищенности танка.


Начнем с того, что просто рассмотрим его внешний вид.

Вид с правого борта танка. Цветом отмечены:

1 — люк командира танка, обратите внимание на конструкцию брони
2 — система активной защиты "Афганит", снизу тубусы зарядов, выше её радар
3 — элементы комплекса активной защиты верхней полусферы танка, на крыше — излучающие антенны, ниже квадратные панельки — приемные антенны, а так же помечен блок зарядов
4 — панорамный прицел, совмещенный с пулеметом
5 — камеры обзора
6 — кормовая ниша.

В первую очередь обратите внимание на люк командира, на нем хорошо видно устройство броневой защиты танка. В целом, защита шасси танка и его башни отличается кардинальным образом. Шасси в основном использует пассивную броневую защиту, а башня же почти не бронирована совсем и полагается исключительно на активные системы защиты. По люку командира видно, что у танка довольно тонкая стальная броня, поверх которой на специальных опорах установлены съемные (это видно по креплениям) толстые блоки композитной брони (нет, это не картон). Для чего сделано именно так? Для того, чтобы поврежденные блоки композита можно было быстро заменить в полевых условиях. При этом не обманывайтесь скромной вроде бы толщиной композита — он очень эффективен, если выполнен правильно.

Башня справа покрупнее. Цветом отмечены:


1 — камеры обзора
2 — приемная антенная комплекса активной защиты верхней полусферы
3 — радар системы активной защиты "Афганит"
4 — блок зарядов комплекса активной защиты верхней полусферы
5 — блок зарядов комплекса активной защиты "Афганит"
6 — стрелковая щель, из которой вылетает поражающий элемент КАЗ "Афганит". Черная крышка способна поворачиваться на 360 градусов, направляя элемент в нужную стороны. Каждый тубус содержит несколько десятков зарядов. Обратите внимание на два тубуса слева, я ниже про них упомяну.


Касательно башни ситуация другая, на башне я лично увидел очень тонкое противопульное бронирование плюс два разных комплекса активной защиты, один — Афганит — защищает танк от попадания с бортов, второй, название которого мне к сожалению неизвестно, защищает танк с верхней полусферы. Судя по всему, в общем и целом, башня танка вообще не рассчитана на то, чтобы в неё попадали — комплексы активной защиты должны по идее перехватывать всё, что нацелено в башню и частично — то, что нацелено в борта. Это справедливо для гранат и ракет. Но очень смущает тонкая внешняя броня башни. Возможно под ней есть дополнительное бронирование, но судя по фото, где в щелях видны пустоты башни — на это не похоже. Это, по идее — ахиллесова пята танка. Дело в том, что в башне у него очень много оборудования и электроники. Она вся достаточно хрупкая. Создается впечатление, что главным врагом этого танка будет вовсе не другой танк, не пехотинец с ПТУРом, а обычная БМП или БТР с крупнокалиберным пулеметом или автоматической пушкой. Если под корпусом башни нет дополнительной брони, простая очередь из КПВТ может лишить танк защиты, повредив системы активной защиты, или же вообще лишить танк боеспособности, если повредит автомат заряжания, или может с легкостью частично его ослепить, уничтожив камеры или порвав идущие от них кабеля и т.п. Т.е. башня танка очень хорошо защищена от снарядов и ракет, но очень плохо — от простого оружия, вроде крупнокалиберных пулеметов или даже простого стрелкового оружия.

Дело в том, что комплексы активной защиты не рассчитаны на перехват малокалиберных снарядов или пуль, они в этом случае очень быстро потратят весь боезапас и танк останется беззащитен перед более опасными противниками. И вроде бы ладно, но в этой ситуации танк, получается, не может нормально воевать с легкой бронетехникой, так как подкравшийся к нему близко БТР — это уже ЧП. Так же это затрудняет бой в городе. Это помимо того, что к комплексам активной защиты тоже есть вопросы. Посмотрите на фото выше, где башня снята справа–сзади. Вам ничего не кажется странным? Два задних тубуса Афганита, которые видны на этом фото. Если вы не заметили, на башне над ними НЕТ РАДАРА системы Афганит (на предыдущем фото он обозначен цифрой 3). Их стрелковые щели направлены в слепую зону, которая не контролируется радаром. На предыдущем фото это отлично видно, правые три тубуса — в зоне контроля радара, а пара левых — нет. Создается стойкое впечатление, что эти два тубуса показушные. Просто потому, что нигде не видно антенн, ни приемных ни передающих, которые бы обслуживали сектор обстрела этих двух тубусов.

Вид сверху. Цветом отмечены:


1 — внешние топливные баки (пусть вас не смущает их незащищенность, это походные баки, основные скорее всего спрятаны внутри под броней)
2 — турель пулемета совмещенная с панорамным прицелом командира
3 — сервисный люк
5 — блоки зарядов комплекса активной защиты верхней полусферы
6 — ниша прицела наводчика или люк для выброса стрелянных гильз из башни, пока не ясно
7 — съемные блоки композитной брони на отставленных от корпуса опорах
8 — примерные углы контроля радара системы "Афганит".


На фото сверху отлично видно, как расположены два радара "Афганита" и куда они смотрят. Впечатление, что задние тубусы системы смотрят в слепую зону радаров. К системе активной защиты верхней полусферы у меня никаких вопросов нет. На всех фото хорошо видны её 4 антенны, которые уверенно перекрывают все пространство над башней. А на этом фото сверху отлично видно, что у этого комплекса есть не только 2 поворотных блока зарядов, но и ещё 2 блока зарядов для стрельбы вверх. Т.е. этот комплекс, по идее, реализует защиту и от атак на танк ракетами сверху (от комплексов Javelin например). Единственное — приемные антенны достаточно хрупкие и выглядят совершенно незащищенными, могут быть повреждены огнем стрелкового оружия. Так же на этом фото сверху хорошо видно, что танк весь покрыт панелями композитной брони, быстросъемными (крепления хорошо видны).

Касательно защиты экипажа. Судя по их расположению (которое хорошо видно по перископам наблюдения), похоже что спереди танк защищен очень толстым слоем брони, как простой так и композита.

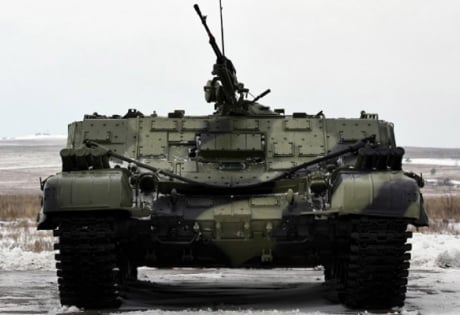

Вид спереди. Цветом отмечены:


1 — ниша прицела наводчика или люк для выброса стрелянных гильз из башни, пока не ясно
2 — загадочная ниша под доп. орудие на турели либо реальный люк выброса гильз.


Касательно загадочной ниши — очевидцы говорят, что в её глубине видны болты монтажные. Судя по всему эта глубокая ниша на левой стороне башни предназначена для установки модуля с 30–мм дополнительной автоматической пушкой на поворотной турели. Почему пушка не установлена на этих машинах — пока не ясно. Видимо модуль ещё не готов.

А может быть, эта ниша — как раз для выброса гильз, а спереди в нише прицел наводчика, пока не ясно, - передает "Российский Диалог".
